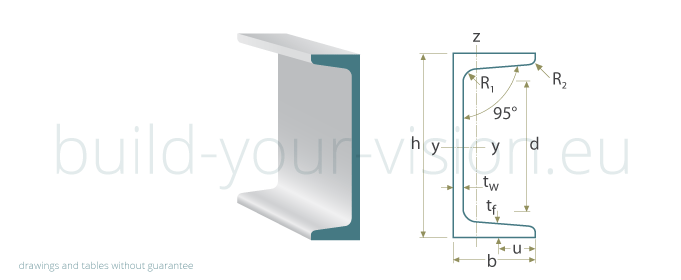

Channels With Taper Flanges

The following table represents UK channels with taper flanges
Dimensions: in accordance with BS 4-1:1993.

Taper inclination angle 95°

DISCLAIMER: Tables, figures, drawings and all information on this page have been carefully researched but not been checked by an independant person/institution and are provided without any liability. All obligation is excluded due to faulty, incomplete or outdated information. Please consult your technical staff and/or your appropriate standardisation institute.

Designation	Nominal Weight 1m	Dimension
	G	h	b	t_w	t_f	R₁	R₂	d
	kg/m	mm	mm	mm	mm	mm	mm	mm

CH 76 x 38 x 7	6,7	76,2	38,1	5,1	6,8	7,6	2,4	45,8
CH 102 x 51 x 10	10,4	101,6	50,8	6,1	7,6	9,1	2,4	65,7
CH 127 x 64 x 15	14,9	127,0	63,5	6,4	9,2	10,7	2,4	84,0
CH 152 x 76 x 18	17,9	152,4	76,2	6,4	9,0	12,2	2,4	105,9
CH 152 x 89 x 24	23,9	152,4	88,9	7,1	11,6	13,7	3,2	97,0
CH 178 x 76 x 21	20,8	177,8	76,2	6,6	10,3	12,2	3,2	128,8
CH 178 x 89 x 27	26,8	177,8	88,9	7,6	12,3	13,7	3,2	121,0
CH 203 x 76 x 24	23,9	203,2	76,2	7,1	11,2	12,2	3,2	152,5
CH 203 x 89 x 30	29,8	203,2	88,9	8,1	12,9	13,7	3,2	145,2
CH 229 x 76 x 26	26,1	228,6	76,2	7,6	11,2	12,2	3,2	178,0
CH 229 x 89 x 33	32,7	228,6	88,9	8,6	13,3	13,7	3,2	169,8
CH 254 x 76 x 28	28,2	254,0	76,2	8,1	10,9	12,2	3,2	203,8
CH 254 x 89 x 36	35,7	254,0	88,9	9,1	13,6	13,7	3,2	194,7
CH 305 x 89 x 42	41,8	304,8	88,9	10,2	13,7	13,7	3,2	245,4
CH 305 x 102 x 46	46,2	304,8	101,6	10,2	14,8	15,2	4,8	239,2
CH 305 x 102 x 55	55,0	381,0	101,6	10,4	16,3	15,2	4,8	312,4
CH 432 x 102 x 65	65,5	431,8	101,6	12,2	16,8	15,2	4,8	362,4
