UKBritish Sections (hot-rolled)



Tees Cut From Universal Beams

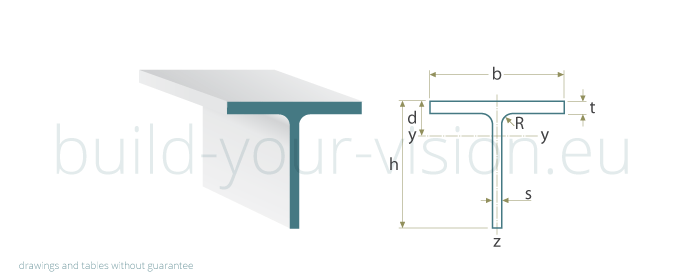

Dimensions: BS 4 Part 1: 2005

DISCLAIMER: Tables, figures, drawings and all information on this page have been carefully researched but not been checked by an independant person/institution and are provided without any liability. All obligation is excluded due to faulty, incomplete or outdated information. Please consult your technical staff and/or your appropriate standardisation institute.

Designation Nominal
Weight
1m		 Dimension Position of
y-y axis		 Area of
section
  G h b s t R d A
  kg/m mm mm mm mm mm cm cm2

102 x 127 x 11 11,0 126,9 101,6 5,7 6,8 7,6 3,45 14,0
102 x 127 x 13 12,6 128,5 101,9 6,0 8,4 7,6 3,32 16,0
102 x 127 x 14 14,2 130,1 102,2 6,3 10,0 7,6 3,24 18,0
102 x 152 x 13 12,4 152,5 101,6 5,8 7,0 7,6 4,43 15,8
102 x 152 x 14 14,1 154,3 101,8 6,0 8,8 7,6 4,20 17,9
102 x 152 x 17 16,4 156,3 102,4 6,6 10,8 7,6 4,14 20,9

127 x 152 x 19 18,5 152,1 123,4 7,1 10,7 8,9 3,78 23,6
127 x 152 x 21 21,0 153,5 124,3 8,0 12,1 8,9 3,87 26,7
127 x 152 x 24 24,0 155,4 125,3 9,0 14,0 8,9 3,94 30,6
127 x 178 x 17 16,5 174,4 125,4 6,0 8,5 10,2 4,56 21,1
127 x 178 x 20 19,5 176,6 126,0 6,6 10,7 10,2 4,43 24,9

133 x 102 x 13 12,5 101,5 133,2 5,7 7,8 7,6 2,10 16,0
133 x 102 x 15 15,0 103,3 133,9 6,4 9,6 7,6 2,11 19,1

140 x 203 x 20 19,5 198,9 141,8 6,4 8,6 10,2 5,32 24,8
140 x 203 x 23 23,0 201,5 142,2 6,8 11,2 10,2 5,02 29,3

146 x 127 x 16 15,6 125,6 146,1 6,0 8,6 7,6 2,66 19,8
146 x 127 x 19 18,5 127,9 146,4 6,3 10,9 7,6 2,55 23,6
146 x 127 x 22 21,5 129,7 147,3 7,2 12,7 7,6 2,64 27,4

152 x 229 x 26 26,2 224,8 152,4 7,6 10,9 10,2 6,04 33,3
152 x 229 x 30 29,9 227,2 152,9 8,1 13,3 10,2 5,84 38,1
152 x 229 x 34 33,6 228,9 153,8 9,0 15,0 10,2 5,91 42,8
152 x 229 x 37 37,1 230,9 154,4 9,6 17,0 10,2 5,88 47,2
152 x 229 x 41 41,0 232,8 155,3 10,5 18,9 10,2 5,96 52,3
Designation Nominal
Weight
1m		 Dimension Position of
y-y axis		 Area of
section
  G h b s t R d A
  kg/m mm mm mm mm mm cm cm2

165 x 152 x 20 20,1 151,6 165,0 6,0 10,2 8,9 3,03 25,7
165 x 152 x 23 23,1 153,2 165,7 6,7 11,8 8,9 3,07 29,4
165 x 152 x 27 27,0 155,1 166,9 7,9 13,7 8,9 3,21 34,4

171 x 178 x 23 22,5 175,6 171,1 7,0 9,7 10,2 4,05 28,7
171 x 178 x 26 25,5 177,4 171,5 7,4 11,5 10,2 3,94 32,4
171 x 178 x 29 28,5 178,9 172,2 8,1 13,0 10,2 3,97 36,3
171 x 178 x 34 33,5 181,6 173,2 9,1 15,7 10,2 4,00 42,7

178 x 203 x 27 27,1 201,2 177,7 7,7 10,9 10,2 4,83 34,5
178 x 203 x 30 30,0 203,1 177,9 7,9 12,8 10,2 4,64 38,3
178 x 203 x 34 33,6 204,6 178,8 8,8 14,3 10,2 4,73 42,8
178 x 203 x 37 37,1 206,3 179,5 9,5 16,0 10,2 4,76 47,2

191 x 229 x 34 33,6 226,6 189,9 8,5 12,7 10,2 5,46 42,7
191 x 229 x 37 37,1 228,4 190,4 9,0 14,5 10,2 5,38 47,3
191 x 229 x 41 41,0 229,9 191,3 9,9 16,0 10,2 5,47 52,2
191 x 229 x 45 44,6 231,6 191,9 10,5 17,7 10,2 5,47 56,9
191 x 229 x 49 49,2 233,5 192,8 11,4 19,6 10,2 5,53 62,6

210 x 267 x 41 41,1 264,1 208,8 9,6 13,2 12,7 6,75 52,3
210 x 267 x 46 46,1 266,5 209,3 10,1 15,6 12,7 6,55 58,7
210 x 267 x 51 50,5 268,3 210,0 10,8 17,4 12,7 6,53 64,3
210 x 267 x 55 54,5 269,7 210,8 11,6 18,8 12,7 6,61 69,4
210 x 267 x 61 61,0 272,2 211,9 12,7 21,3 12,7 6,66 77,7
Designation Nominal
Weight
1m		 Dimension Position of
y-y axis		 Area of
section
  G h b s t R d A
  kg/m mm mm mm mm mm cm cm2

229 x 305 x 51 50,6 301,2 227,6 10,5 14,8 12,7 7,78 64,4
229 x 305 x 57 56,5 303,7 228,2 11,1 17,3 12,7 7,58 72,0
229 x 305 x 63 62,5 306,0 229,0 11,9 19,6 12,7 7,54 79,7
229 x 305 x 70 69,9 308,5 230,2 13,1 22,1 12,7 7,61 89,1

254 x 343 x 63 62,6 338,9 253,0 11,7 16,2 15,2 8,85 79,7
254 x 343 x 70 70,0 341,7 253,7 12,4 19,0 15,2 8,63 89,2
254 x 343 x 76 76,2 343,7 254,5 13,2 21,0 15,2 8,61 97,0
254 x 343 x 85 85,1 346,4 255,8 14,5 23,7 15,2 8,67 108,0

267 x 381 x 74 73,5 376,9 265,2 12,8 17,5 16,5 10,20 93,6
267 x 381 x 87 86,5 381,0 266,7 14,3 21,6 16,5 9,98 110,0
267 x 381 x 99 98,4 384,8 268,0 15,6 25,4 16,5 9,89 125,0

292 x 419 x 113 113,3 425,4 293,8 16,1 26,8 17,8 10,80 144,0
292 x 419 x 88 87,9 417,4 291,7 14,0 18,8 17,8 11,40 112,0
292 x 419 x 97 96,9 420,3 292,4 14,7 21,7 17,8 11,10 123,0

305 x 305 x 119 119,0 317,8 311,4 18,4 31,4 16,5 7,11 152,0
305 x 305 x 75 74,6 306,1 304,8 11,8 19,7 16,5 6,45 95,0
305 x 305 x 90 89,5 310,0 307,1 14,1 23,6 16,5 6,69 114,0
305 x 457 x 101 100,4 451,4 303,3 15,1 20,2 19,1 12,50 128,0
305 x 457 x 112 112,1 455,1 304,1 15,9 23,9 19,1 12,10 143,0
305 x 457 x 127 126,7 459,1 305,5 17,3 27,9 19,1 12,00 161,0




UK Tees Cut From Universal Beams .dwg/.dxf files

Before downloading please read our disclaimer at the top of the page. Downloads and use of any files provided here without any liability and at your own risk. Files provided here should not be used without competent professional examination by a licensed engineer.
CAD files were created with nanoCAD 5.
